Dikey Mimarinin
Sessiz Gücü.
EN 81-20/50 uyumlu yolcu, yük, panoramik ve hidrolik asansör sistemleri; dişlisiz PM motor teknolojisiyle — Tuna Group mühendislik ekosistemi içinde projelendirmeden montaja, devreye almaya kadar bütüncül çözüm olarak teslim edilir.
Mühendislik Verileri.
Konutluk Kapasite
Gaziantep Nizip ve Sivas projelerinde kullanılan kesintisiz ağır hizmet dikey taşıma gücü.
Senkron Teknolojisi
Dişlisiz (Gearless) PM motor sayesinde %40'a varan yüksek enerji tasarrufu performansı.
Enerji Entegrasyonu
Oflaz Mühendislik endüstriyel altyapısı ile sistemler arası sıfır kayıplı güç yönetimi.

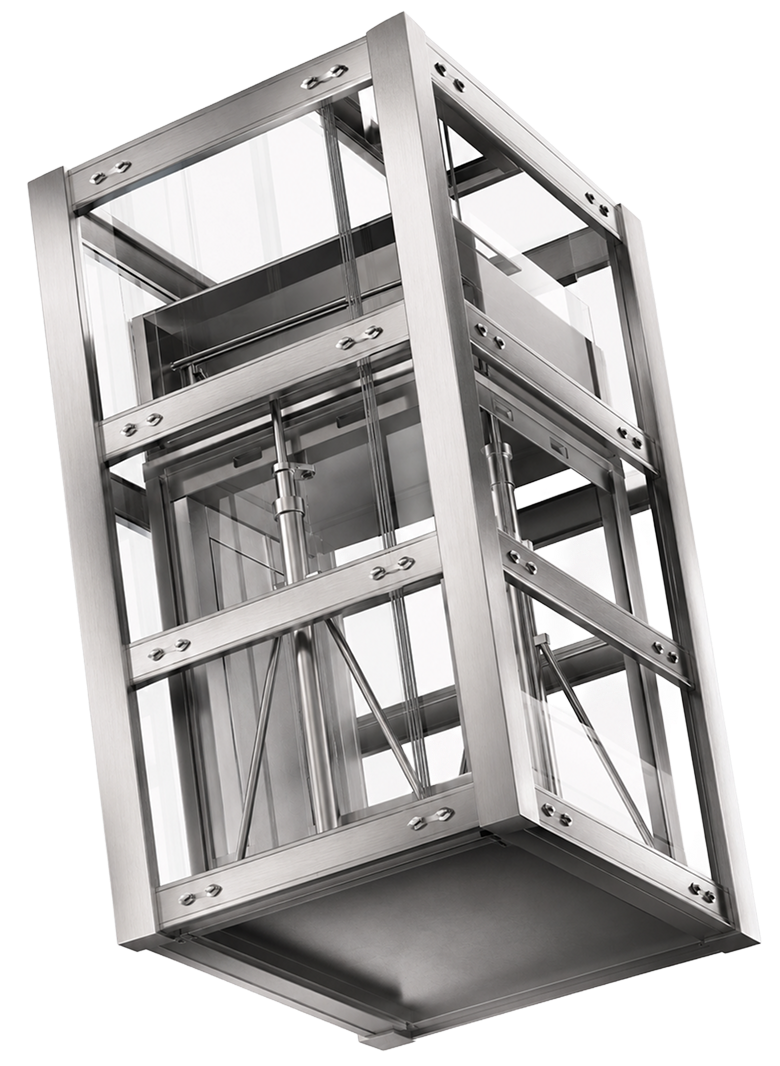

Kabin & Şaft Konfigürasyonları
Mimari projenizin kuyu ölçülerine göre optimize edilmiş modüler sistemler.
| SİSTEM MODELİ | KAPASİTE / KİŞİ | MİN. KUYU (GxD) | KABİN İÇİ (GxD) | KAPI TİPİ |
|---|---|---|---|---|
| TL-Series 630 | 630 kg / 8 Kişi | 1600 x 1700 mm | 1100 x 1400 mm | 800 mm Teleskopik |
| TL-Series 1000 | 1000 kg / 13 Kişi | 2000 x 2100 mm | 1100 x 2100 mm | 900 mm Merkezi |
| TL-Medical 1600 | 1600 kg / 21 Kişi | 2400 x 2800 mm | 1400 x 2400 mm | 1100 mm Merkezi |
Kuyu dibi (Pit) minimum derinliği 1500mm, son kat yüksekliği (Headroom) MRL sistemler için minimum 3600mm olarak projelendirilmelidir.
Saf
Fonksiyon.
Milimetrik mühendislik toleransları ve üst düzey otomotiv endüstrisi standartları. Monolitik yüzey birleşimleri, gizli lineer aydınlatmalar ve akustik kabin yalıtımı.
- 01 Akustik Sönümleme < 45 dB(A)
- 02 Yüzey Toleransı ± 0.5 mm
- 03 Ortam Aydınlatması 4000K Lineer LED
Kurulum ve Mimari Entegrasyon.
Kuyu Geometrisi ve Çekül
Lazer şakul ile kuyu içi milimetrik sapma analizi. Ray bağlantı noktaları için statik yük hesaplamalarının şantiyede doğrulanması.
Kılavuz Ray ve Motor
Dişlisiz (Gearless) PM motorun vibrasyon sönümleyici takozlarla şasiye tespiti ve dikey kılavuz rayların T-klips montajı.
Kabin ve Güç Entegrasyonu
İskeletin yalıtımlı platforma alınması, Oflaz Enerji güç panosu ile data bağlantılarının yapılması ve HUD telemetri sensörlerinin kalibrasyonu.
S.S.S.
Mühendislik, entegrasyon ve mimari kısıtlamalar hakkında detaylı teknik destek verileri.
Tuna Lift MRL (Makine Dairesiz) sistemleri için standart EN 81-20/50 normlarına göre; kuyu dibi (pit) için minimum 1500 mm, son kat yüksekliği (headroom) için ise en az 3600 mm net çalışma alanı gerekmektedir. Özel mimari durumlarda mühendislik ekibimiz ±50 mm toleransla revize projeler çizebilmektedir.
Evet. Tüm Tuna Lift sistemlerinde güç panosu, hat çekimi ve topraklama işlemleri Oflaz Elektrik Enerji mühendisliği ile tek elden projelendirilir. Grup içi entegrasyon sayesinde sistemler arası uyumsuzluk riski ortadan kalkar ve ek maliyet oluşmaz.
Şebeke gerilimi kesildiğinde acil kurtarma ünitesi devreye girer; kabin en yakın kata düşük hızda taşınır, kapılar otomatik açılır ve yolcular güvenle tahliye edilir. Sistem, kesinti süresince aydınlatma ve interkom hattını da aktif tutar.
Kuyu ölçü onayını takiben üretim ortalama 4-6 hafta içinde tamamlanır. Montaj, şantiye kaba inşaat takvimine göre planlanır ve standart bir konut projesinde kat başına yaklaşık 1 günlük kurulum süresi öngörülür. Devreye alma ve TSE denetim süreçleri proje yönetimi ekibimizce takip edilir.
